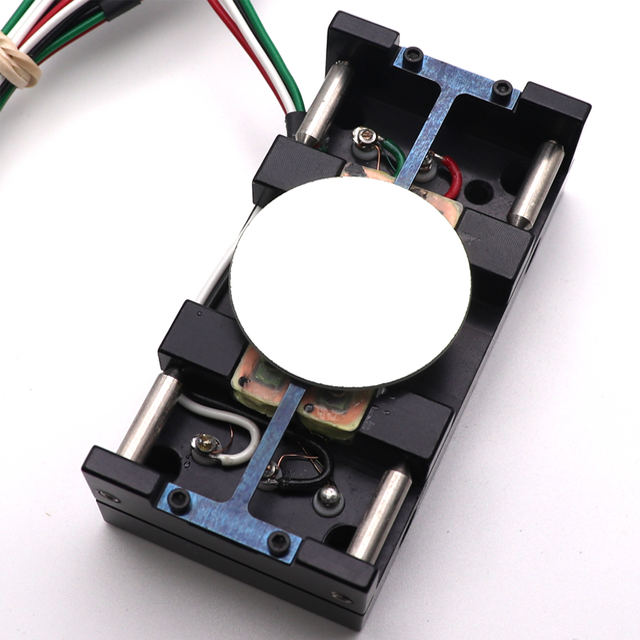

SC-25 型廣角諧振掃描器

更新時間:2026-05-08

瀏覽量:120

品牌：美國EOPC
型號：SC-25
描述：SC-25 型掃描器適合涉及大光束、多光束同時成像或類似大幅面掃描的應用。...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

SC-25 型廣角諧振掃描器描述:

數據表

SC-25 型掃描器適合涉及大光束、多光束同時成像或類似大幅面掃描的應用。該掃描器在單一固定頻率下工作。標準配置為玻璃反射鏡，金屬反射鏡、光柵及透鏡（紫外-紅外-可見光）可按特殊要求提供。

掃描器所需功耗極低。由于其組件無磨損部件，因此具備出色的重復性和長使用壽命。掃描器的典型應用包括：

激光掃描器及非擊打式打印機
條碼讀取器
光柵掃描器
CAD/CAM 系統
檢測系統及無損檢測儀器
智能交通系統
生物與醫學研究
材料研究
機器視覺與機器人

諧振工作狀態由反饋放大式 ED 驅動器或 AGC 驅動器維持，并以掃描器自身作為頻率源。AGC 驅動器還可提供更高的幅度穩定性（0.01%）及位置輸出信號。PLD-1S 驅動器可將掃描器相位鎖定至外部時鐘信號；PLD-2S 驅動器可將兩個掃描器鎖相為“主/從”掃描系統；PLD-2SXY 驅動器則可將兩個掃描器鎖相為“X-Y”掃描系統。

特點與優勢:

從 15 Hz 至 2,000 Hz 范圍內提供一個固定頻率
光學掃描角峰峰值可達 60°
反射鏡尺寸可達 30×30 mm
支持垂直或水平安裝
體積小、重量輕
驅動電路功耗低
堅固耐用，無磨損部件
無需維護
可靠性高
耐受沖擊與振動
頻率穩定性高（可達 0.005%）
可高溫/低溫工作1
可真空工作（可達 10?1? Torr）1
無抖動運行
無電磁輻射干擾（EMI）
可提供反射鏡位置輸出信號
標準配置為增強鋁膜玻璃反射鏡，紅外和紫外鍍膜可選1
1 部分功能可按特殊要求提供

圖紙：

單一固定頻率，范圍 15 至 2,000 Hz。以下數據僅供參考。

SC-25 諧振光學掃描器：

光學掃描角（峰峰值，度）	反射鏡尺寸	頻率（Hz，±10%）
60°	30×30	15 – 200
60°	20×20	200 – 300
50°	10×10	300 – 400
40°	12×12	300 – 400
40°	8×8	400 – 1,000
30°	10×10	400 – 1,000
30°	8×8	1,000 – 1,500
24°	6×6	1,500 – 2,000
