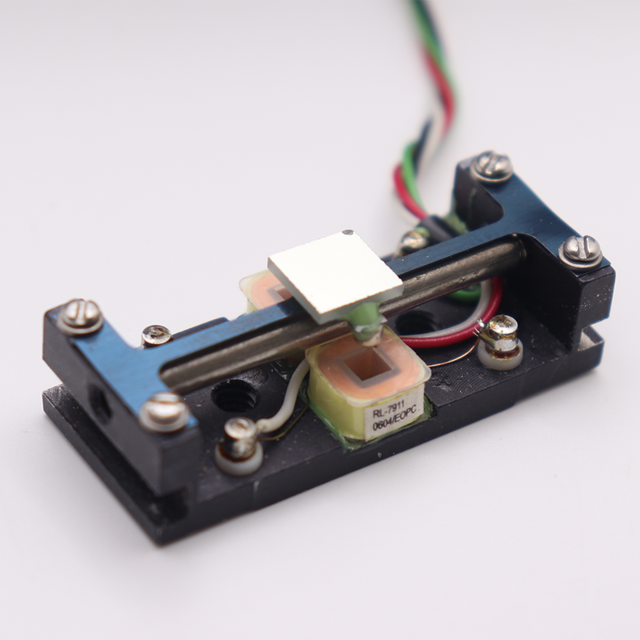

SC-10 緊湊型諧振掃描器描述:

Datasheet

SC-10 型掃描器為低成本、緊湊型組件，適合大批量 OEM 及定制化工業應用。

固定頻率諧振光學掃描器是一種電磁驅動的動鏡裝置，使光束以正弦運動偏轉。反射鏡組件固定在彈簧中心。SC-20 型掃描器的掃描頻率范圍為 10 Hz 至 1.5 kHz，可在該范圍內固定任一值。掃描角度與頻率成反比，且隨鏡面尺寸變化。

器件的高“Q”值確保了頻率穩定性、低反作用力與低電驅動功率。高抗彎剛度使其具有良好的抗沖擊振動能力，以及低擺動和良好的掃描重復性。在固有頻率下諧振，使該器件成為眾多需要良好成像和微小失真的應用的理想長壽命選擇。掃描器可輕松集成到小型便攜式儀器中。標準配置為玻璃反射鏡，也可按特殊訂單提供金屬反射鏡、光柵、透鏡或其他光學附件，亦供應適用于紫外-紅外-可見光應用的反射鏡。

特點與優勢:

產品選項:

圖紙：

諧振工作由反饋放大器（ED型驅動器或AGC驅動器）維持，以掃描器作為頻率源。AGC驅動器還提供更高的幅度穩定性（0.01%）和位置輸出信號。PLD-1S 驅動器可使掃描器與外部時鐘信號鎖相。PLD-2S 驅動器能將兩臺掃描器鎖相，構成“主/從”掃描系統；PLD-2SXY 驅動器則可將兩臺掃描器鎖相，組成“X-Y”掃描系統。

除反射鏡外的特殊配置和元件（如光柵、棱鏡、透鏡等）可按特殊訂單提供。亦提供不同封裝、調節方式和電源選項的驅動電路。

針對大批量 OEM 生產，我們可考慮提供相關技術資料，方便您自制驅動器、將其集成進驅動電路或按所需尺寸制造。OEM 應用可享受特價。

工作頻率范圍：100 Hz 至 3,000 Hz 內選定一個固定頻率。下表僅供參考。

SC-10 諧振光學掃描器：

SC-10-HF 高頻諧振光學掃描器：

訂購信息

型號 [SC-10]；鏡面尺寸 [mm]；角度 [峰-峰光學度]；頻率 [Hz] 示例：零件號 SC10-10×10-30-400。表示 SC-10 型掃描器，10 mm 方形反射鏡，30° 峰-峰光學掃描角度，工作頻率 400 Hz。

型號 [SC-10-HF]；鏡面尺寸 [mm]；角度 [峰-峰光學度]；頻率 [Hz] 示例：零件號 SC10-HF-6×6-25-3000。表示 SC-10-HF 型掃描器，6 mm 方形反射鏡，25° 峰-峰光學掃描角度，工作頻率 3000 Hz。
