SC-3 微型諧振掃描器描述：

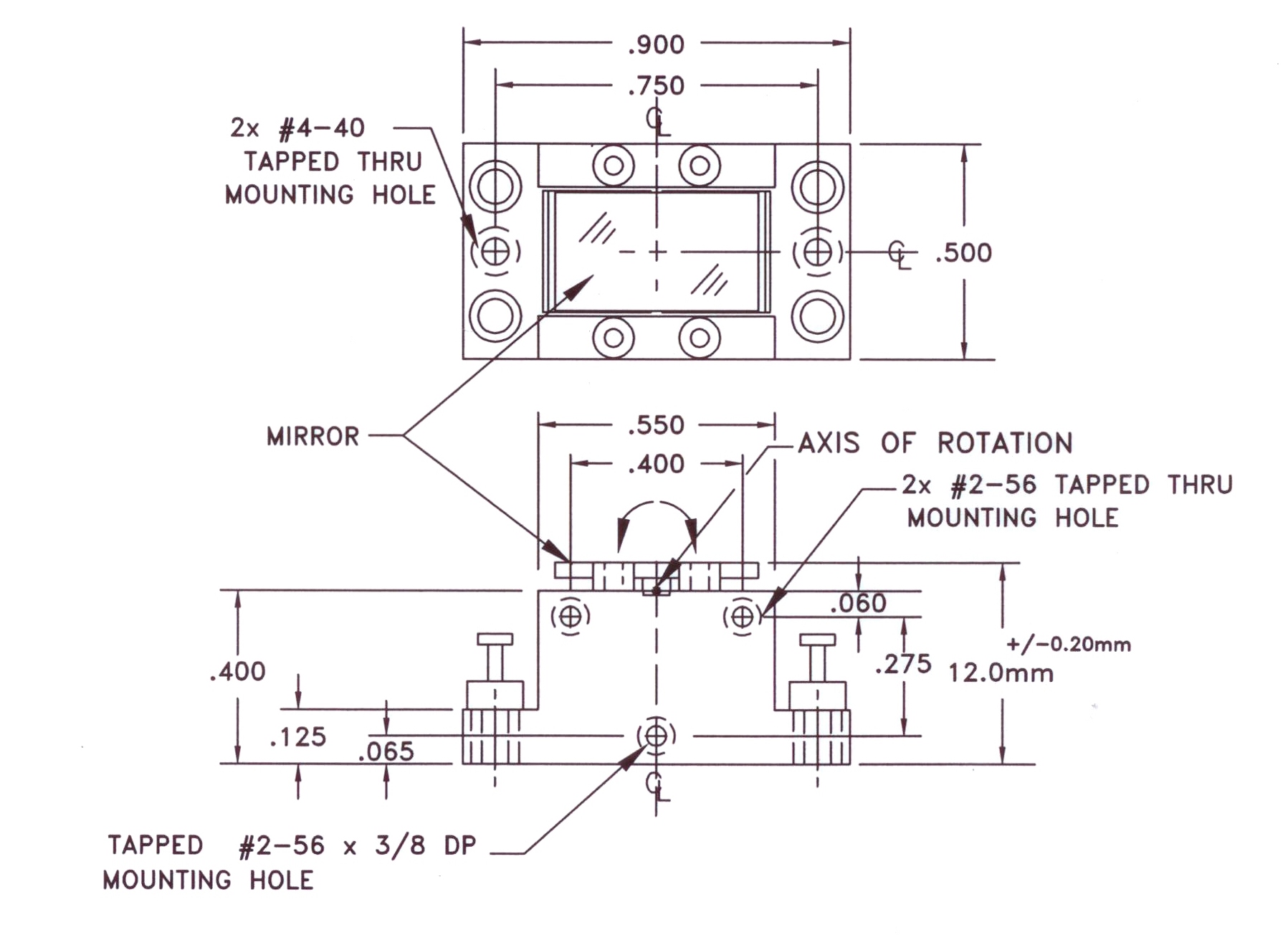

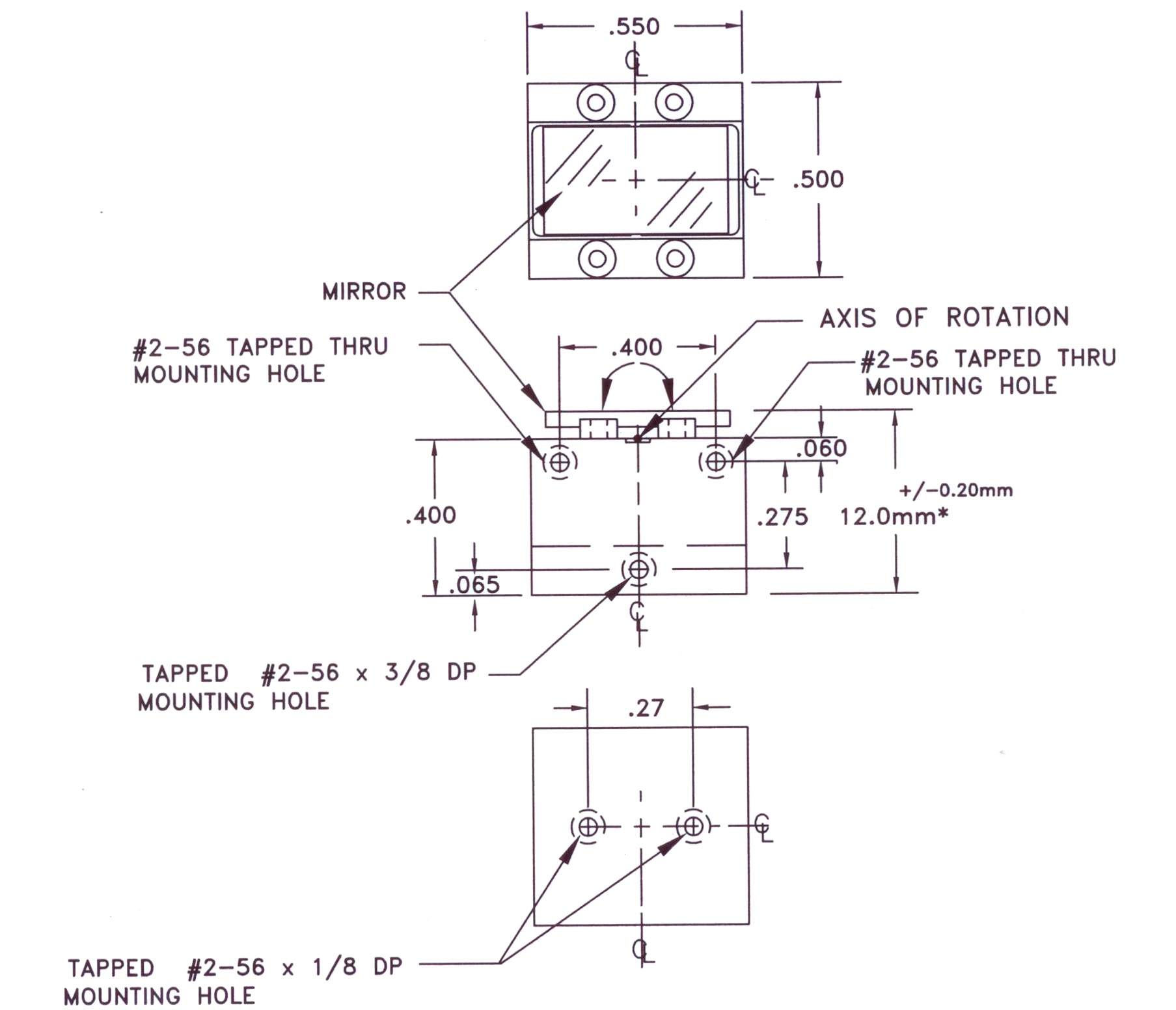

數據表 sc-3 CAD drawings SC-3-SH OUTLINE DRAWING

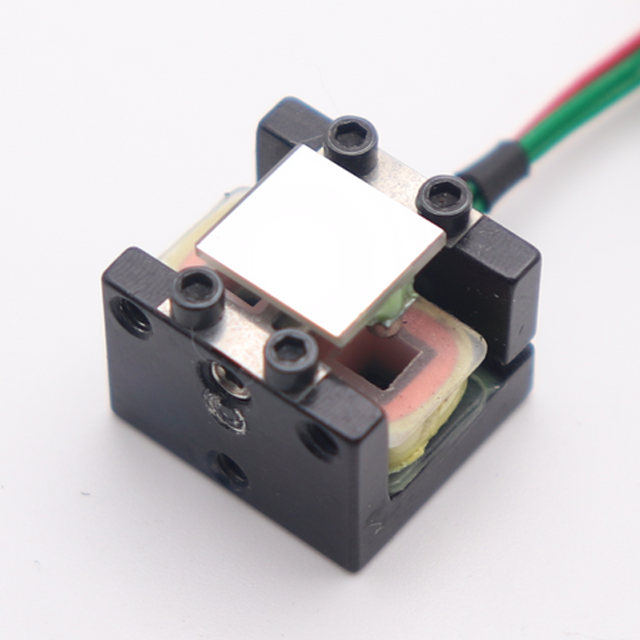

SC-3型小型固定頻率諧振光學掃描器是目前市面上非MEMS（微機電系統）設計的極小尺寸機械掃描器。它是一種電磁驅動的動鏡裝置，以連續正弦運動方式偏轉光束。反射鏡組件固定在一根張緊帶簧的中央。SC-3型掃描器或更小尺寸版本SC-3-SH的掃描頻率范圍為100 Hz至1860 Hz，可固定在該范圍內任一頻率值。掃描角度與頻率成反比，并隨反射鏡尺寸變化。標準工作溫度為0°C至+55°C。其他溫度范圍及真空工作環境可按需提供。

高器件“Q”值確保了頻率穩定性與低驅動電功率。高抗彎剛度使其具有良好的抗沖擊和振動性能、低擺動和出色的掃描重復性。在固有頻率下諧振，使該器件成為眾多需要高質量成像且失真極小的長期運行應用的理想選擇。該掃描器特別適用于專用、大批量的OEM工業應用。SC-3型掃描器可輕松集成到小型和便攜式儀器中。

掃描器在諧振頻率下的持續工作由正反饋放大器型ED驅動器或AGC驅動器維持。AGC驅動器可提供更高的振幅穩定性（0.01%）和位置輸出信號。

特點與優勢：

1 可特殊訂購

產品選項：

圖紙：

固定頻率范圍100 Hz至1000 Hz。以下內容僅供參考。

掃描器

規格:

反射鏡：

訂購信息

類型 [SC-3 或 SC-3-SH]；反射鏡尺寸 [mm]；角度 [光學峰峰值度數]；頻率 [Hz]

示例：產品型號 SC3-7x7-20-600 表示SC-3型掃描器，7 mm x 7 mm 反射鏡，20°光學峰峰值掃描角，工作頻率600 Hz。
