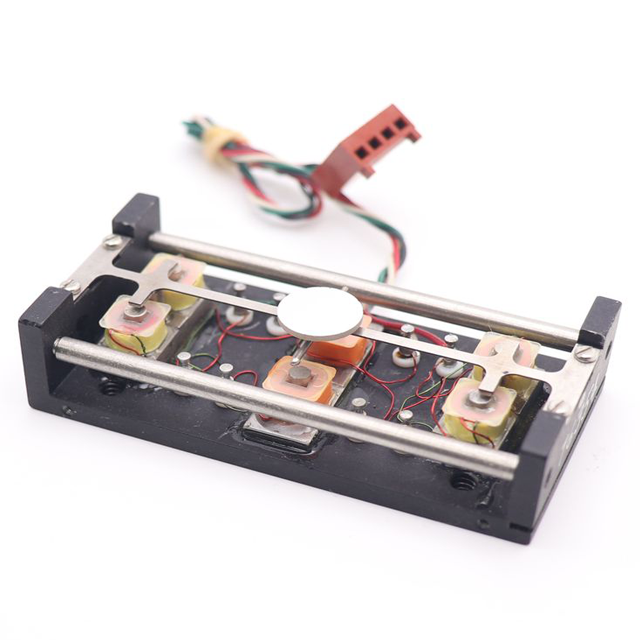

SC-21 寬角諧振掃描器

更新時間:2026-05-08

瀏覽量:116

品牌：美國EOPC
型號：SC-20
描述：SC-21 型掃描器適用于大光束、多光束同時成像或類似的大幅度應用。...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

SC-21 寬角諧振掃描器描述:

Datasheet

SC-21 型掃描器適用于大光束、多光束同時成像或類似的大幅度應用。掃描器工作于單一固定頻率。標準配置為玻璃反射鏡，金屬反射鏡、光柵和透鏡（紫外–紅外–可見光）可按特殊訂單提供。

該掃描器僅需很小的功耗。由于沒有磨損部件，具備優良的可重復性和長久的使用壽命。掃描器廣泛應用于以下領域：

激光掃描與非擊打式打印機
條碼閱讀器
光柵掃描器
CAD/CAM 系統
檢測系統與無損檢測儀器
智能交通系統
生物與醫學研究
材料研究
機器視覺與機器人技術

諧振頻率下的工作由反饋放大器型 ED 驅動器或 AGC 驅動器維持，以掃描器作為頻率源。AGC 驅動器還提供更高的振幅穩定性（0.01%）和位置輸出信號。PLD-1S 驅動器可使掃描器與外部時鐘信號鎖相。PLD-2S 驅動器可將兩個掃描器鎖相，構成“主/從”掃描系統；PLD-2SXY 驅動器則可將兩個掃描器鎖相，構成“X-Y”掃描系統。

特點與優勢:

從 15 Hz 至 2,000 Hz 范圍內選定一個固定頻率
光學峰峰值掃描角度可達 70°
反射鏡尺寸可達 30×30 mm
支持垂直或水平安裝
體積小、重量輕
低功耗驅動電子裝置
堅固耐用，無磨損部件
免維護
高可靠性
耐受沖擊與振動
高頻率穩定性（達 0.005%）
高/低溫運行1
真空環境運行（低至 10?1? 托）1
無抖動運行
無電磁輻射干擾（EMI）
可提供反射鏡位置輸出信號
標準配置為增強型鋁膜玻璃反射鏡，可選紅外與紫外鍍膜1
1 可按特殊訂單提供

圖紙：

在 15 至 2,000 Hz 范圍內選定一個固定頻率。下表僅供參考。

SC-21 諧振光學掃描器：

掃描角度（光學峰峰值，度）	反射鏡尺寸 (mm)	頻率 (Hz，±10%)
70°	30×30	15–200
70°	20×20	200–300
60°	10×10	300–400
40°	15×15	300–400
40°	10×10	400–1,000
30°	12×12	400–1,000
30°	10×10	1,000–1,500
24°	8×8	1,500–2,000
