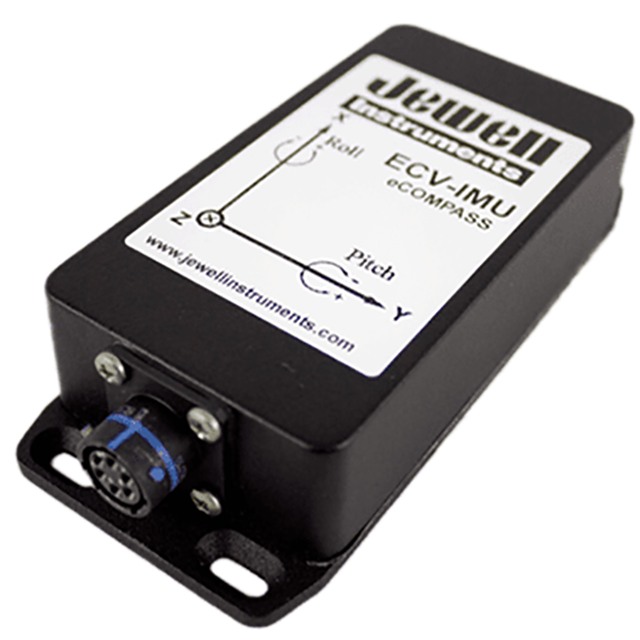

美國Jewell ECV-IMU慣性測量單元

更新時間:2026-01-23

瀏覽量:846

品牌：美國Jewell
型號： ECV eCompass系列
描述：Jewell Instruments提供ECV-IMU系列初始測量單元，確保在小巧體積內實現高精度。該慣性測量單元是一種成本效益高、低功耗的設備，能夠在動態條件下提供穩定的方位角、俯仰和橫滾測量。該傳...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

美國Jewell ECV-IMU慣性測量單元描述：

數據表  用戶指南  安裝快速指南

Jewell Instruments提供ECV-IMU系列初始測量單元，確保在小巧體積內實現高精度。該慣性測量單元是一種成本效益高、低功耗的設備，能夠在動態條件下提供穩定的方位角、俯仰和橫滾測量。該傳感器包括三軸角速率陀螺儀、三軸加速度計、三軸磁力計以及可選的二軸電解傾斜傳感器。這些IMU工作范圍廣泛，并經過工廠校準。因此，它們通過RS-485提供準確且快速的輸出。

產品規格

傳感器	三軸加速度計	三軸陀螺儀	三軸磁力計
輸入范圍	±2g	±250°/秒	±2G
運行中偏置穩定性		<0.2°/秒
噪聲密度	<45μg/√Hz	<0.005°/秒/√Hz	<29nV/√Hz
軸間失準	2%		±3% 滿量程
分辨率	<0.06 毫克	<0.01°/秒	<27μG
帶寬	>30Hz

供電電壓	+7.0 至 +45V 直流電
電氣隔離	1500 V 有效值
功耗	待機：	5mA
	空閑：	15mA
	工作：	40mA

溫度傳感器	是
數字輸出接口	RS-485（連續流式傳輸）
接口控制文檔（基本報告字段） *下載數據手冊獲取數據包	加速度（X、Y 和 X 軸）	角速度（X、Y 和 X 軸）
	50 赫茲采樣速度	羅盤方向（X、Y 和 X 軸）

工作溫度	-40 至 +70°C
存儲溫度	-55 至 +85°C
防護等級	IP67
阻燃性	UL94 V-0
防火保護	EN 45545 危險等級 3（HL3）
海拔	海平面以上 0 至 2500 米
符合 RoHS 標準	是

重量	7.1 盎司
尺寸	5.43 × 2.83 × 1.22 英寸
特性	? 動態性能 ? 高精度 ? 精確的工廠校準 ? 寬工作范圍 ? RS-485 輸出 ? 陽極氧化和阿羅丁處理鋁外殼 ? 快速響應 ? 低功耗
應用	? 無人駕駛車輛 ? 機器人技術 ? 平臺穩定 ? 挖掘機械 ? 鐵路
