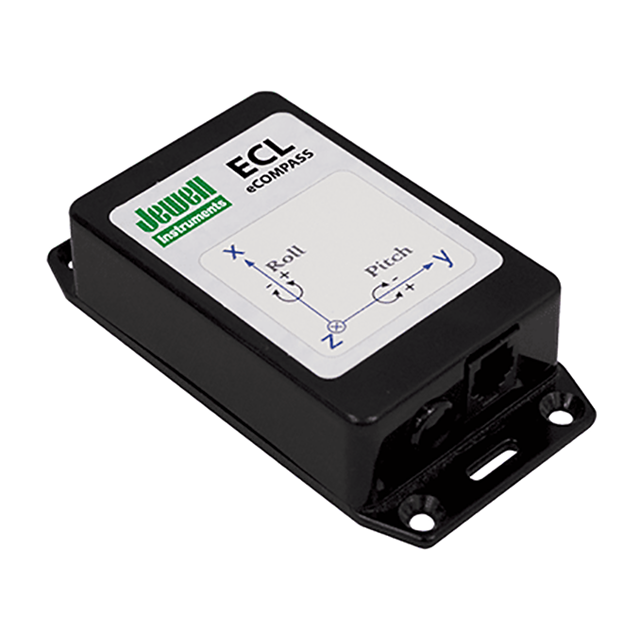

美國Jewell ECL eCompass系列低功耗數字羅盤

更新時間:2026-01-11

瀏覽量:872

品牌：美國Jewell
型號：ECL eCompass系列
描述：ECL低功耗數字羅盤為商業、工業和軍用用戶設計。ECL系列對關注各類復雜條件下功耗和航向準確的遙控潛水器和AUV制造商尤為重要。待機模式下，耗電僅50微安，運行模式下僅需15毫安。從喚醒起到后不到十分...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

美國Jewell ECL eCompass系列低功耗數字羅盤描述：

數據表  用戶指南  安裝快速指南

ECL低功耗數字羅盤為商業、工業和軍用用戶設計。ECL系列對關注各類復雜條件下功耗和航向準確的遙控潛水器和AUV制造商尤為重要。待機模式下，耗電僅50微安，運行模式下僅需15毫安。從喚醒起到后不到十分之一秒即可提供準確的航向數據。配備擴展范圍傾斜傳感器，支持±60°俯仰和橫滾。

產品規格

精度（均方根）	±0.5°	典型值，傾斜度 <35° 俯仰角 <60°
重復性	±0.2°	無濾波
響應時間（毫秒）	75	最小值，無濾波
俯仰角范圍	±80°
傾斜范圍	±42°	±60° 可選
更新速率（每秒測量次數）	14

精度	±0.2°	工廠校準
重復性	±0.15°	無濾波
范圍	±42°	±60° 可選
穩定時間（秒）	0.5	無阻尼

供電電壓（V_{DD_）}	6 - 30V直流未穩壓 5.0V直流穩壓	最低4.9V直流
供電電流	工作：15mA 采樣：5mA 待機：50μA	典型值

工作溫度	-20° 至 70°C
存儲溫度	-40° 至 125°C
濕度	0 - 90%	非冷凝

外殼材料	（ABS）阻燃塑料UL94 VO 壓鑄鋁合金（360.1型）
印刷電路板尺寸	1.6英寸寬 × 3.0英寸長 × 0.6英寸/0.8英寸高，傾斜傳感器需要0.8英寸高
印刷電路板安裝	4顆4號螺絲，間距1.4英寸 × 2.2英寸
重量	塑料：3.2盎司（90.7克）鋁：7.2盎司（204.1克）
連接器	8針單排0.1英寸摩擦接頭 6針RJ12模塊化插座

信號類型	RS-232或TTL
波特率（比特/秒）	2400、4800、9600或19200
字符格式	8位數據，無奇偶校驗，1位停止位
輸入緩沖區大小	90個字符
輸出緩沖區大小	110個字符
輸出格式	NMEA 0183
輸出數據速率	每分鐘1到1200條語句
工作模式	連續或采樣
角度單位	度、密位、弧度、16位整數

尺寸	5.43 × 2.38 × 1.22英寸
特性	? 寬工作溫度范圍 ? 單電源供電 ? 低功耗 ? 提供RS-232和TTL輸出 ? 可進行系統內配置和測試 ? 塑料或鋁合金外殼可選
應用	? 無人駕駛車輛 ? 機器人技術 ? 氣象浮標 ? 天線定位 ? 船舶導航
