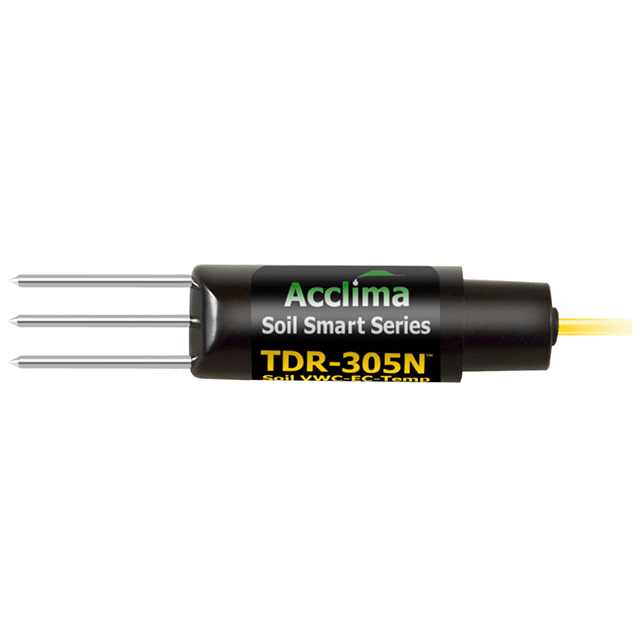

Digital True TDR-305N 土壤濕度傳感器 (SDI-12) - 產品概要

用戶手冊

完全集成的TDR土壤含水量傳感器準確地產生VWC和BEC/PWEC，其高速上升時間為300皮秒，用于詳細的波形分析。設計用于讀取讀數時的高EC公差。對于含鹽量很高的土壤來說，這是一個很好的測量解決方案。

測量功能：

體積含水量：0% 至 100%

介質介電常數：1 至 100

中體積電導率：0 至 10000 μS/cm

介質溫度：-40℃ 至 +55℃

孔隙水 EC（Hilhorst 模型）：0 至 55000 μS/cm

特點：

1. SDI-12接口

2. 3 元件 5 cm 不銹鋼波導

3. 5 m 3 芯防水電纜（標準）

4. 防水環氧樹脂填充外殼

5. 20% 至 80% 入射波上升時間：300 ps

6. 波形數字化分辨率：5 ps

7. 入射波幅度：2.3 V

主要優勢：

準確高效

TDR-305N 是 TDR-310N 的改進版本。很短的波導允許該傳感器進行非常淺的測量，并可用于更高電導率的環境，而犧牲總測量體積。它具有高壓波形輸出，這使得它可以在土壤電導率較高時有效地進行測量，且比 TDR-315H 消耗更多的功率。它是一個完整的集成時域反射計，將快波形生成和數字化功能與精確的 5 皮秒分辨率時基和復雜的波形數字化和分析固件相結合，提供土壤傳播波形的真實時域分析。其外形設計便于使用 34 毫米平底螺旋鉆在預制孔中進行垂直安裝。

數據兼容

它與一根 1 英寸 40 號 PVC 管配合使用，該管在安裝到任何所需深度時充當手柄。它通過 3 線 SDI-12 接口提供讀取數據，并與任何符合 SDI-12 1.4 版及更早版本的數據記錄器兼容。
